Plan de fabricación — Etapa 1
paneles interiores y losas LMac

Conteo etapa 1 y fechas

* El listado LMac V02 tiene 21 losas por nivel (168 en total; las extra son la Lmac 05 en PB y la Lmac 10 en PA). El plan de fechas ya las incluye: la losa extra se cuela el 5.º día de cada nivel (5 ese día), lo que supera el ritmo de 4/día y hay que validarlo. Primera colada lun 16/11/2026 (supuesto: el inicio de fabricación 15/11/2026 cae domingo). Ver Abastecimiento semanal.

Pabellón tipo F1 / F2 — modelo según planos UP12

Modelo rehecho con las medidas de los planos de ingeniería (plantas y cortes E.03 / E.04 Rev.B de F1 y F2, planos de pieza PPV 16, 17, 18, 19, 20 y 21 aptos para fabricación, memorias PI / LMac / PCE y cuantías EF-01 / EF-02). Cada pieza tiene su código. Colores: panel Y (PPV 16), tabique simple (PPV 17 / 18), frente de celda (PPV 19 / 20 / 21), losa LMac; paneles exteriores PCE y zona de guardia en gris semitransparente, como referencia (no son etapa 1).

Modelo interactivo (F1 y F2)

Pasá el mouse sobre una pieza para ver su código, medidas, peso y las fechas de fabricación y montaje en cada pabellón (plan con 1.ª colada lun 16/11/2026 y montaje desde lun 21/12/2026). En la leyenda se pueden prender y apagar tipos y niveles; los PCE arrancan apagados.

Qué cambió respecto del modelo anterior

• MedidasCelda 2,50 × 3,19 m (antes 3,095), alto de panel 2,60 m en ambas plantas (antes 2,50 / 2,56), vacío central de 3,00 m con galerías de 1,44 m (antes pasillo de 6 m), LMac 2,49 × 4,745 m (antes 2,50 × 3,095 × 0,15).
• PiezasEl panel Y es un tabique de 2,29 m con nicho en Y de 1,84 m hacia la fachada. Los frentes no son todos de 5,00 m: 19 = 4,79, 21 = 4,99 y 20 = 5,05 m. Hay un local en el testero O con Lmac 05 (PB) / Lmac 10 (PA), y losas extremo 03 / 04 (PB) y 08 / 09 (PA).
• DisposiciónEjes Y (PPV 16) en 12,5 · 17,5 · 22,5 · 27,5 · 32,5 m; PPV 17 en 15 · 20 · 25 · 30 m; PPV 18 contra la zona de guardia (10 m). F2 es F1 espejado sobre el eje longitudinal.
• DiscrepanciaLos planos E.03 Rev.B nombran los tabiques extremos F1 = PPV 18c / 18d y F2 = PPV 18a / 18b; el listado de PPV interiores V01 los nombra al revés. El modelo usa los planos y el abastecimiento usa el listado; hay que confirmarlo con ingeniería.
• AproximadoPaneles PCE dibujados como 1 panel de 2 plantas por celda (≈ 2,30 × 6,60 × 0,20) y despiece del testero O aproximado; la zona de guardia, como volumen de referencia.

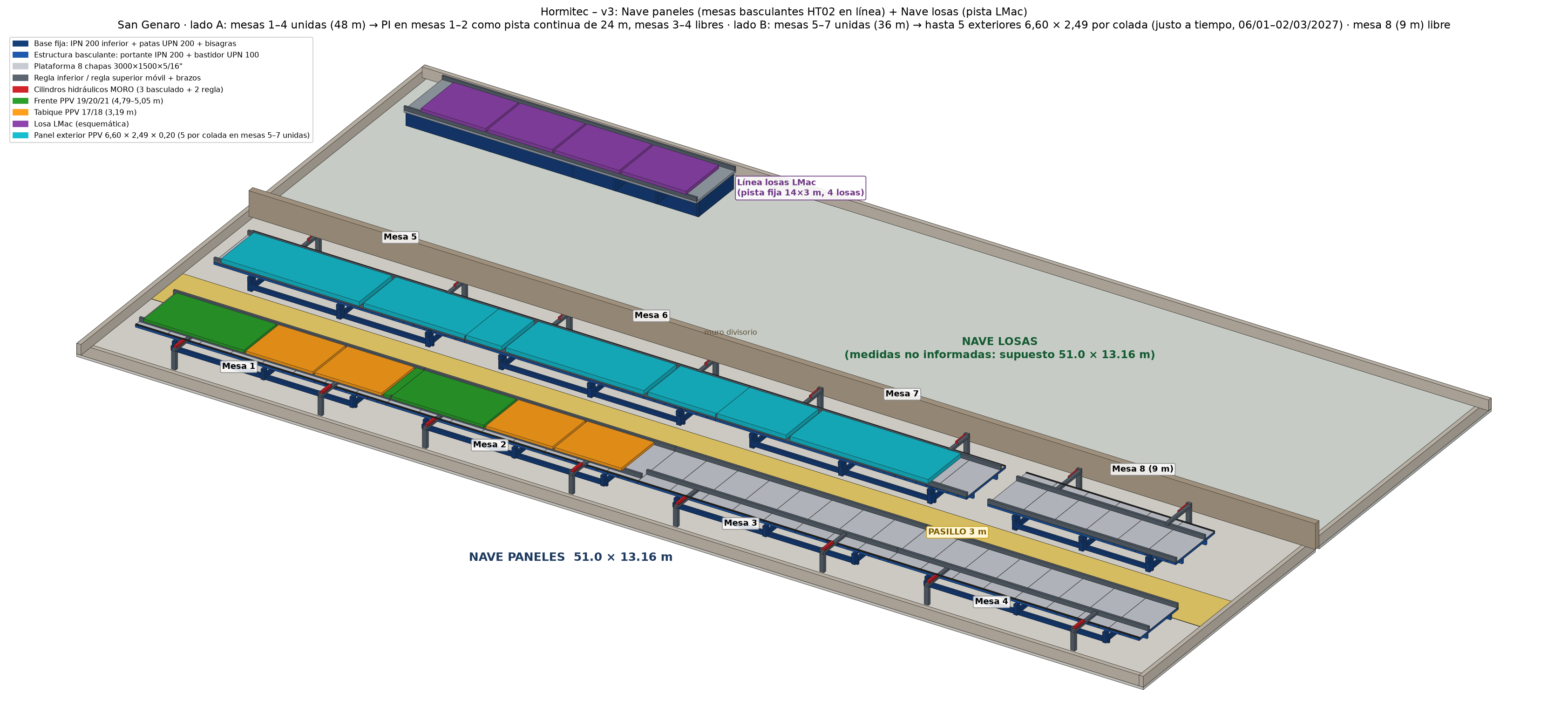

Nave paneles + nave losas

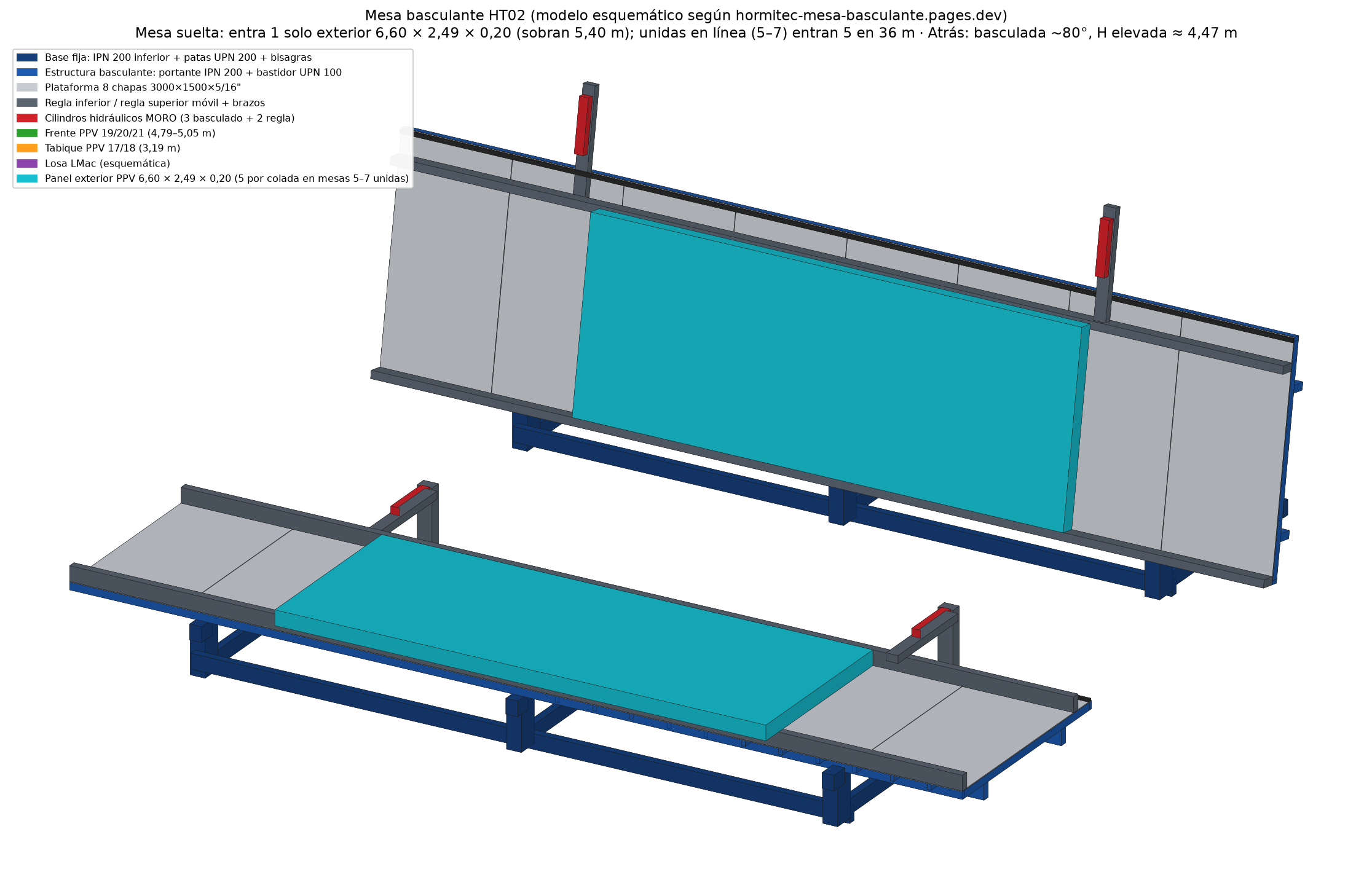

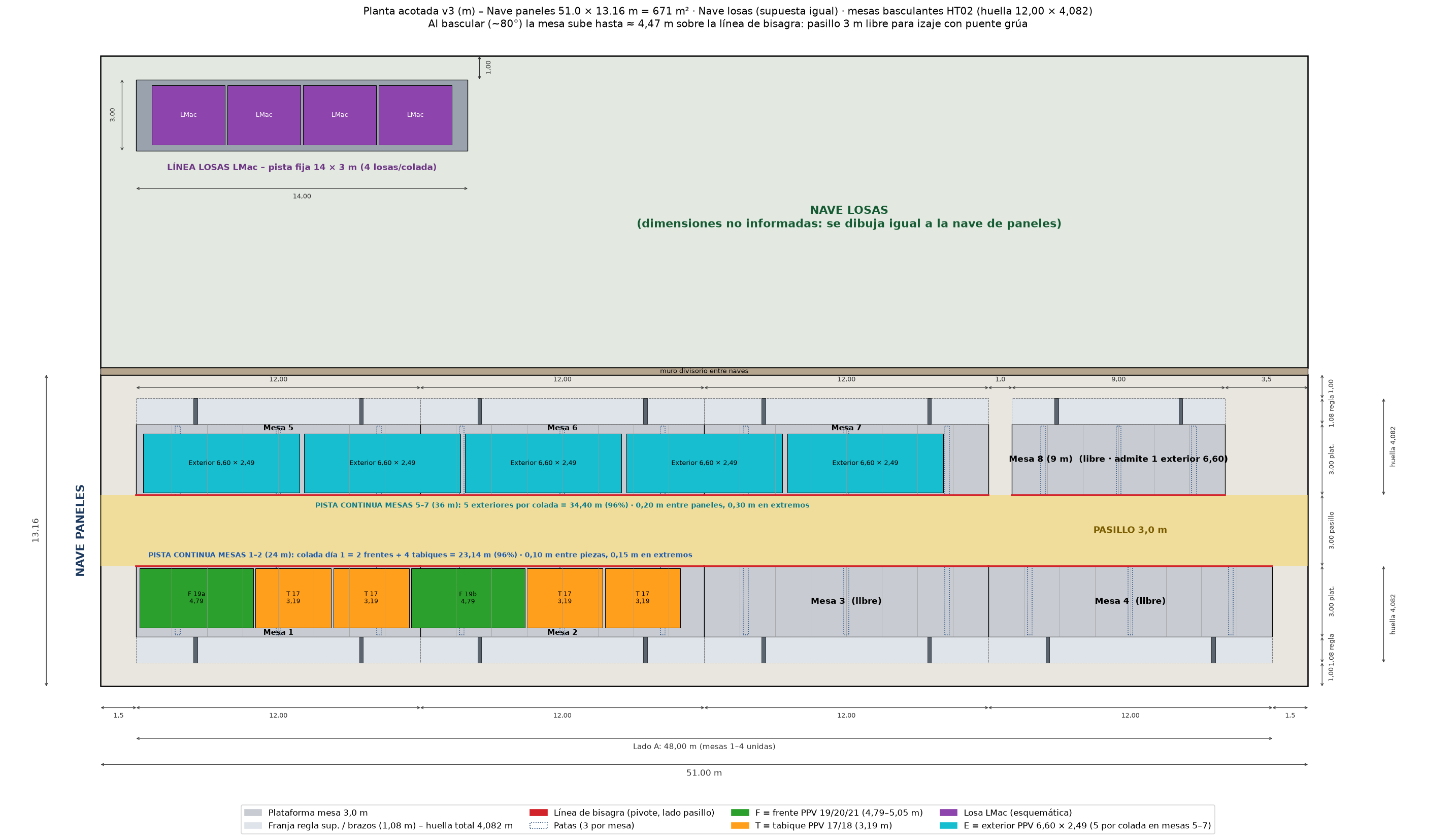

Nave paneles 51,00 × 13,16 m (≈ 671 m²): lado A con mesas 1–4 unidas en línea (48 m); pasillo de 3 m; lado B con mesas 5–7 unidas + mesa 8 (9 m) a 1 m. Mesas basculantes HT02: plataforma 12 × 3 m, huella 12 × 4,082 m, H trabajo 0,803 m, elevada ≈ 4,47 m. Solo las mesas 1 y 2 se usan para panelería. Nave losas: pista fija LMac 14 × 3 m sobre un lateral.

Modelo interactivo del layout

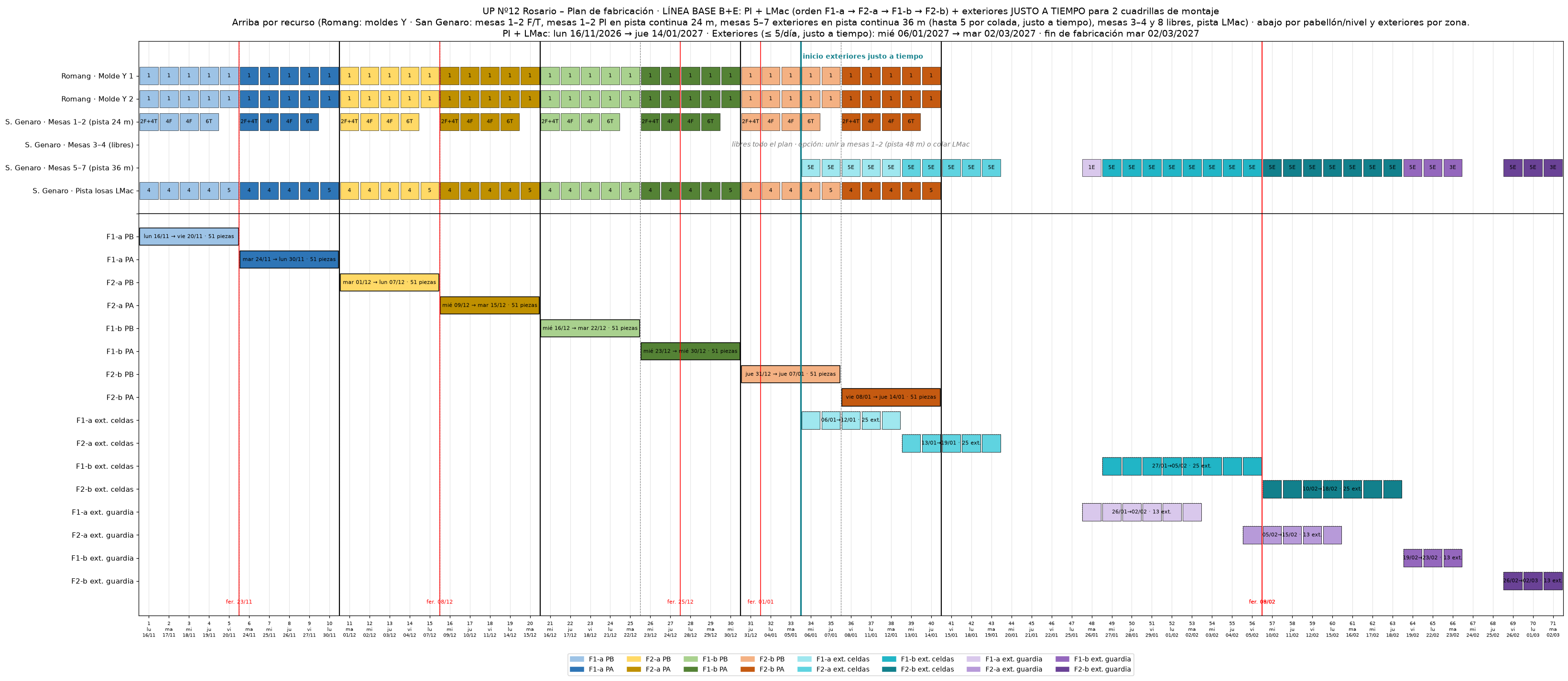

Gantt v2 — 4 pabellones, PB antes que PA

Resumen por pabellón y nivel

Mezcla de coladas por nivel (10 frentes + 10 tabiques)

Ocupación de las mesas 1 y 2: 32 de 40 días (80 %) · 86 % del largo útil en días con colada. Mezcla exacta, sin sobreproducción (mínimo teórico 80,95 ml ÷ 11,39 ml = 7,1 → 8 coladas).

Abastecimiento semanal: insertos, izaje, aberturas e instalaciones embutidas

Consumo por semana de colada (lun–dom) cruzando los listados PPV (PI) V01 y LMac V02 con el plan de fechas v2 (inicio lun 16/11/2026), separado por planta: Romang (panel Y = PPV 16), mesas 1–2 (tabiques PPV 17/18 y frentes PPV 19/20/21) y nave losas (LMac).

Resumen: materiales × semanas

Cantidades de consumo en unidades o metros por semana. Solo elementos puntuales por pieza (insertos, izaje, aberturas, instalaciones embutidas); armaduras, material suelto y materiales a granel quedan fuera (ver hoja «Excluidos» del Excel). En el celular la tabla se desliza de costado; la primera columna queda fija.

Pedidos sugeridos

En planta = día hábil anterior a la primera colada de la semana. Pedido sugerido = en planta − plazo de entrega supuesto (días hábiles). Vencido Hoy / esta semana Próximos 30 días

Fuentes: UP12 – Listado PPV (PI) – F1 y F2_V01, UP12 – Listado LMac – F1 y F2_V02 (documentación interna de ingeniería), más el plan de fabricación v2. No incluye paneles exteriores PCE ni losas huecas LH.

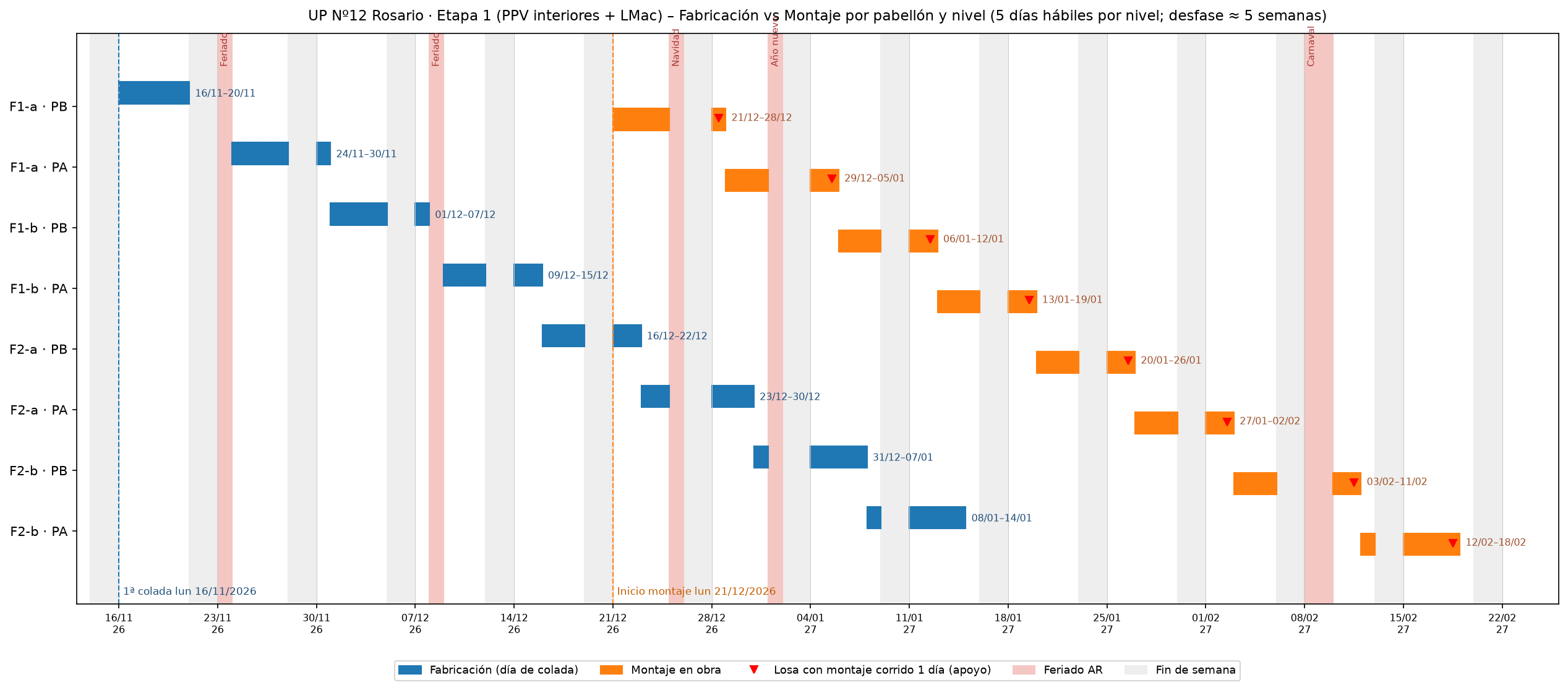

Montaje etapa 1 — paneles interiores + LMac, 4 pabellones

El montaje sigue el mismo orden que la fabricación: F1-a → F1-b → F2-a → F2-b, PB antes que PA y, dentro de cada nivel, la misma secuencia de piezas (barrido de O a E, filas A y B alternadas). Mismo ritmo: 5 días hábiles por nivel. Arranca el lun 21/12/2026 y termina el jue 18/02/2027.

Por pabellón y nivel

Por semana

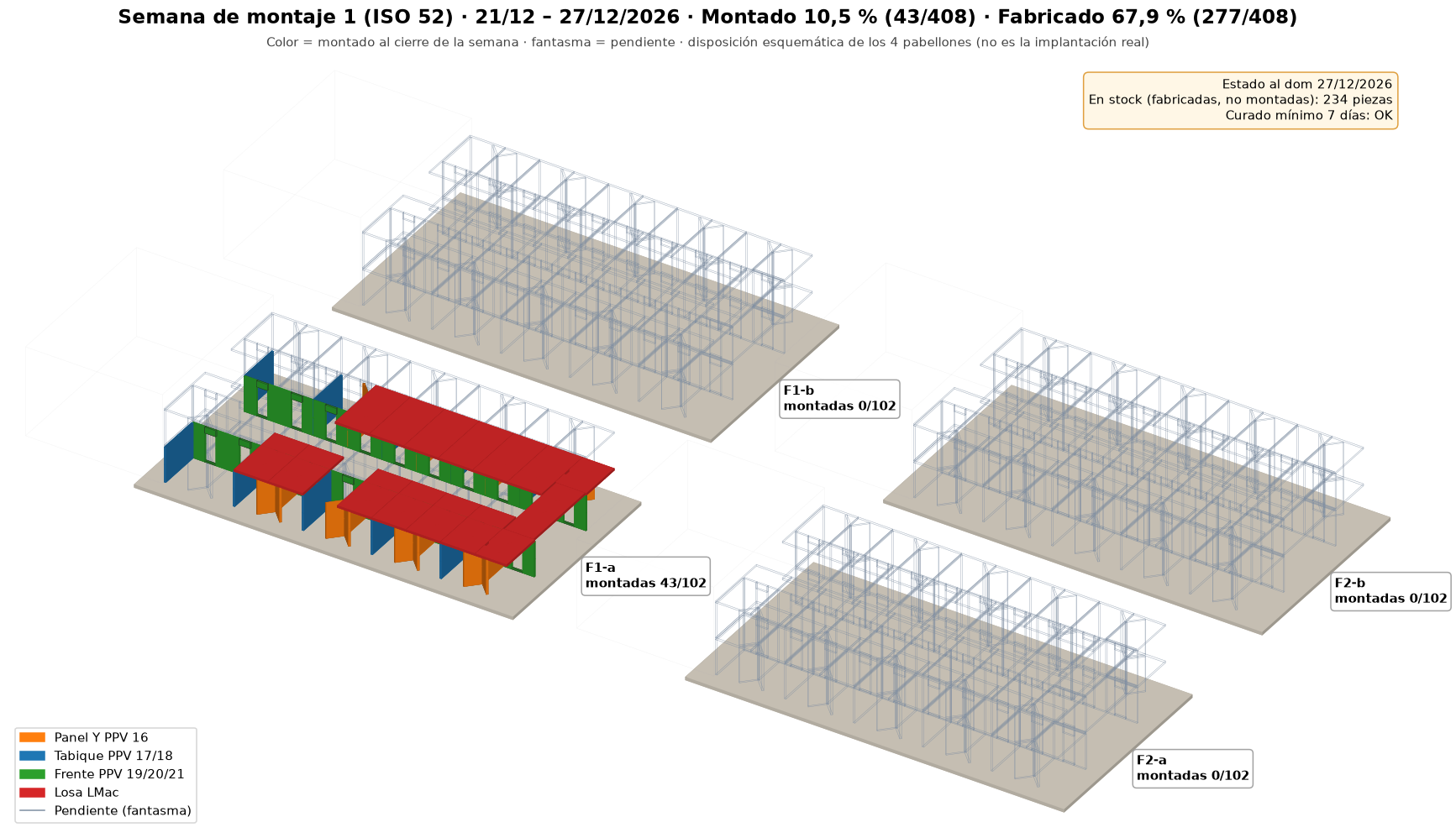

Avance semanal en 3D

Estado al cierre de cada semana (domingo): piezas montadas en color por tipo; las que faltan montar aparecen en gris como fantasma. Las fabricadas que todavía no se montaron no se dibujan: se cuentan en el recuadro “en stock”. Los 4 pabellones están ubicados de forma esquemática, no según la implantación real.

◀

123456789

▶▶ reproducir

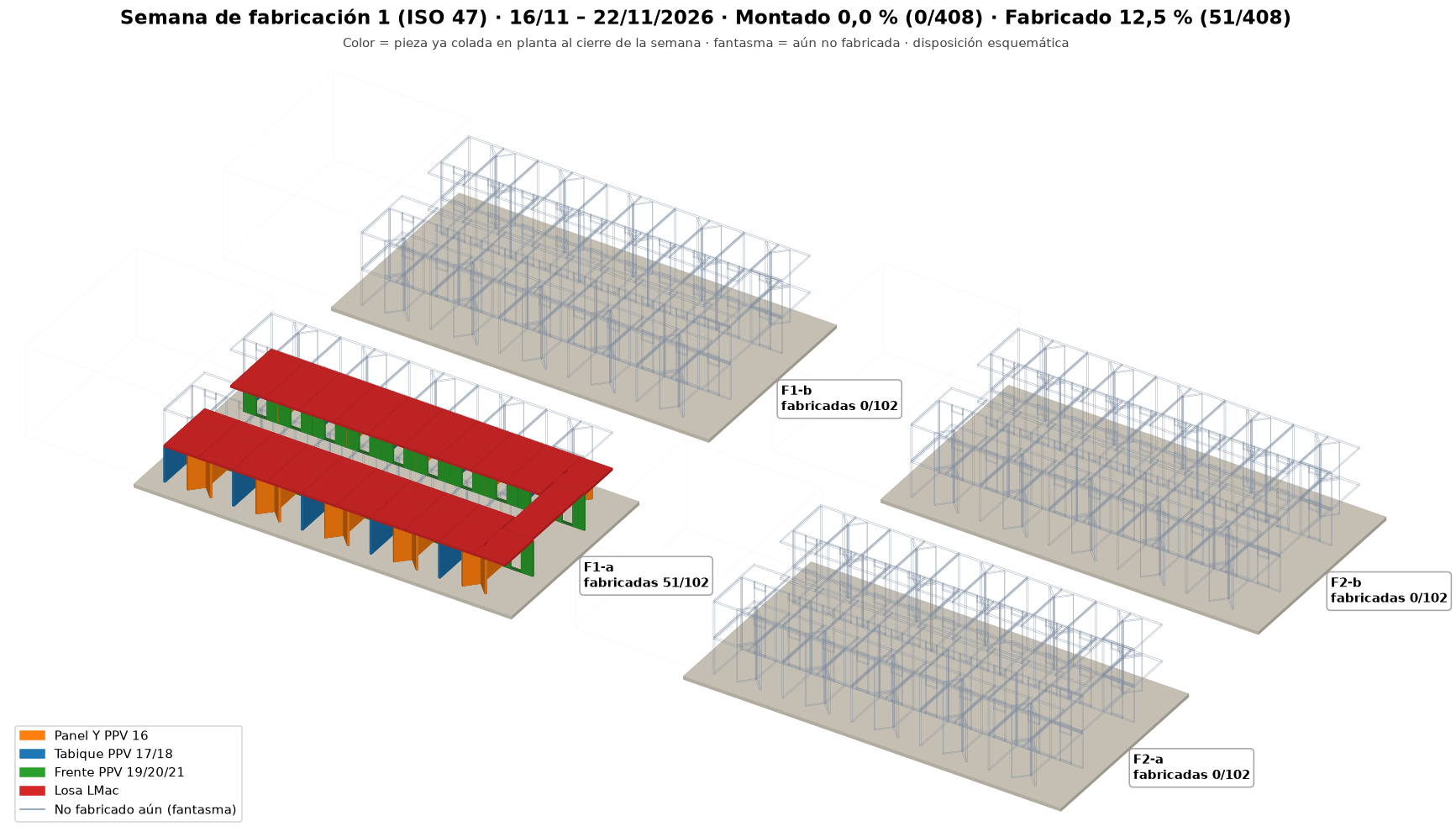

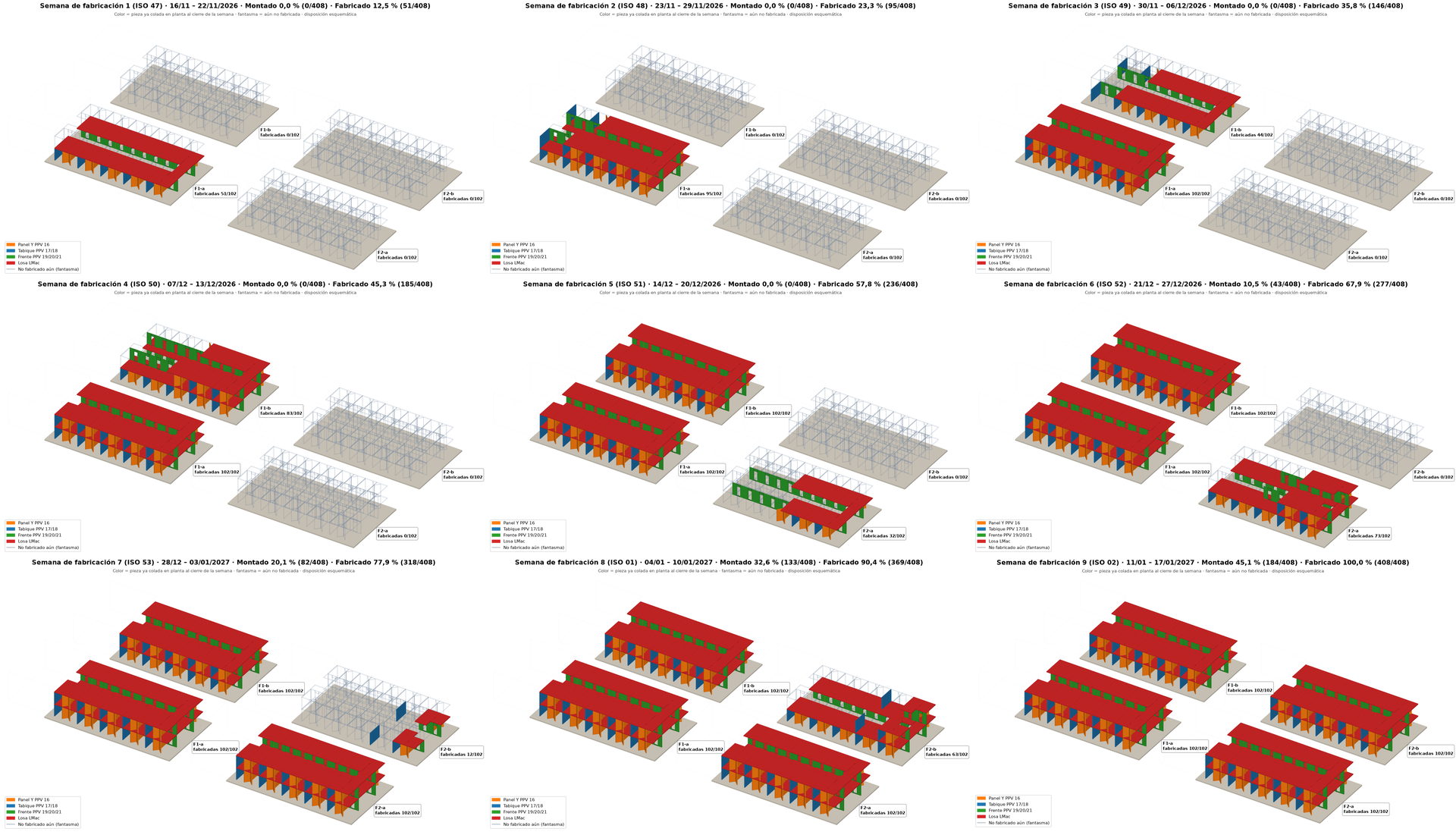

Bonus: avance semanal de fabricación (color = pieza ya colada en planta)

◀

123456789

▶▶ reproducir

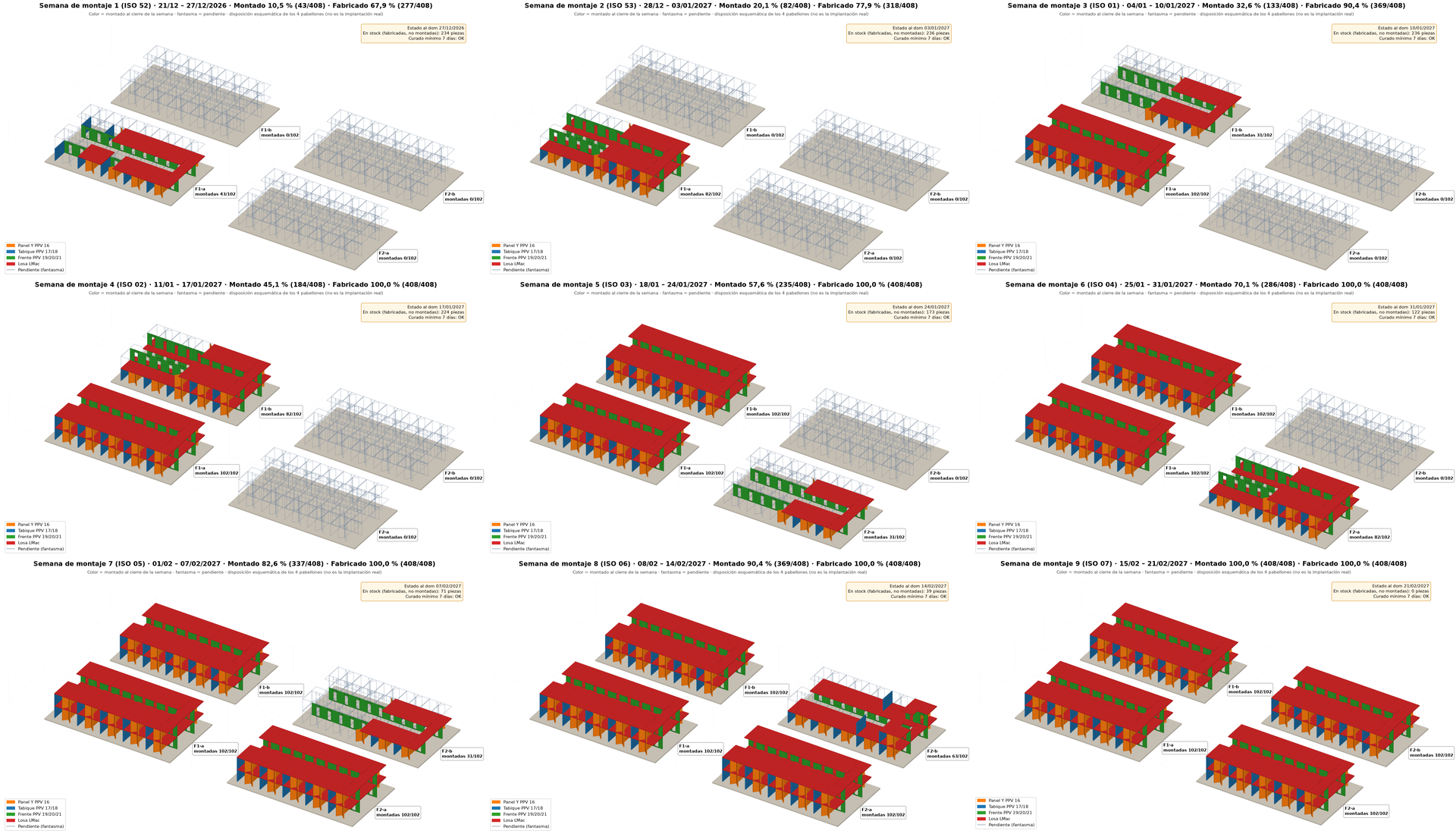

Animación de fabricación (GIF) ↗Hoja de contacto ↗

Supuestos del montaje

• Ritmo5 días hábiles por nivel, igual que en fabricación: cada día se monta lo que se coló el día equivalente del bloque (≈ 10 piezas/día, hasta 12). No hay datos de grúa ni de cuadrilla: hay que validar ese ritmo con la capacidad real de izaje y los fletes.
• CalendarioInicio lun 21/12/2026; sin sábados ni domingos; feriados 25/12/2026 y 01/01/2027. También se saltea Carnaval 08–09/02/2027 para ser coherente con el plan de fabricación: a confirmar.

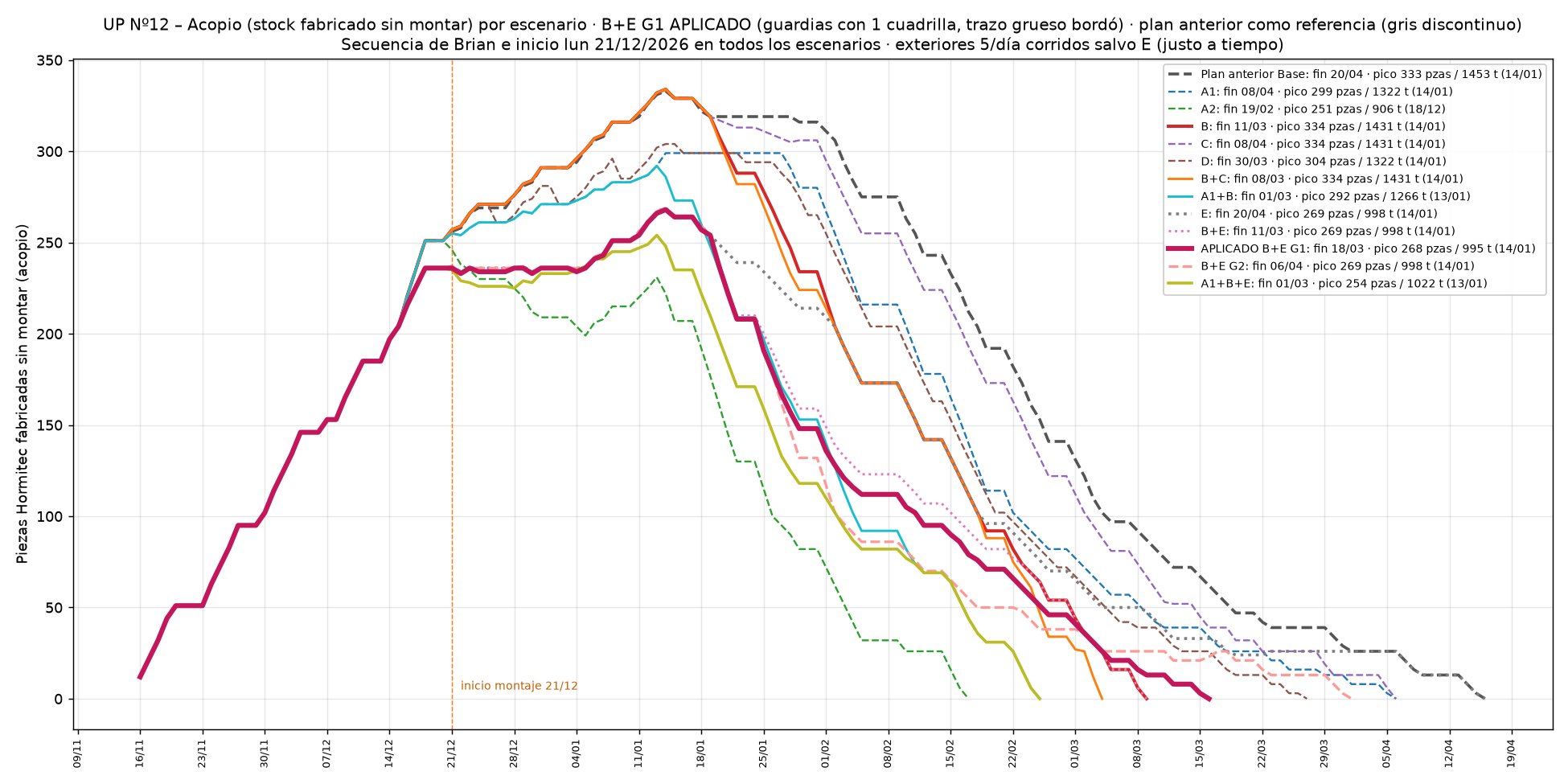

• LogísticaLos paneles Y (PPV 16) se cuelan en Romang: necesitan transporte a Rosario programado para llegar antes de su día de montaje. El resto también necesita flete y acopio en obra (stock máximo ≈ 236 piezas el vie 18/12, justo antes de empezar el montaje).
• PrerrequisitosNo se programan aquí: fundaciones, zona de guardia (hormigón in situ y estructura metálica) ni paneles exteriores PCE. Según la memoria PCE, las LMac apoyan en ménsulas de los PCE, así que los PCE de cada nivel tienen que estar montados antes que sus losas.
• CuradoMínimo de 7 días corridos entre colada y montaje; se cumple con holgura (31 a 40 días).

Excel: resumen por pabellón y nivel, semanal, diario, detalle por pieza (código, pabellón, nivel, fechas de fabricación y montaje, semana, días de curado), conflictos y supuestos.

Qué falta confirmar

• DiseñoLa mesa 8 de 9 m no existe en el modelo HT02 (solo 12 m y la variante HT01): se modeló escalando la HT02 — diseño propio a validar.
• CalendarioEl inicio de fabricación pasó al dom 15/11/2026: se supone la primera colada el lun 16/11/2026. Feriados salteados: 23/11, 08/12, 25/12/2026 y 01/01/2027 (carnaval 08–09/02/2027 queda fuera del plan). El lun 07/12 (no laborable con fines turísticos) se tomó como hábil; si la planta no trabaja, todo se corre un día. Pendiente: confirmar si la planta para entre Navidad y Año Nuevo y si 24/12 y 31/12 son jornada completa (no se supuso parada). Fin etapa 1: jue 14/01/2027.
• CantidadesConteos derivados de la geometría de E.02/E.05; las losas LMac se actualizaron con el listado LMac V02 (21 por nivel, 168 en total, losa tipo 2,49 × 4,745 m); el modelo 3D ya usa las medidas de los planos.
• GeometríaModelo 3D según planos E.03 / E.04 Rev.B y planos de pieza PPV: celda 2,50 × 3,19 m, paneles PI de 2,60 × 0,12 m, LMac 2,49 × 4,745 m (e = 0,14 PB / 0,12 PA). PCE y zona de guardia, dibujados de forma aproximada y solo como referencia.
• Producción1 colada por mesa por día hábil (curado/desmolde 24 h); 1 Y por molde por día; separación 0,10 m entre piezas en mesa.
• Layout"En línea" interpretado como extremo con extremo; bisagra de las mesas del lado del pasillo; 1,0 m libre contra muros y 1,5 m en extremos; medidas de la nave de losas no informadas (dibujada igual a la de paneles).
• AlcanceNo incluye transporte desde Romang, acopio, paneles exteriores de fachada ni losas huecas de la zona de guardia (el cronograma de montaje los marca como prerrequisitos).
• Discrepancias en planosInsertos XP-1: 96 por tabla vs 98 etiquetas en planta; XP-2: 16 vs ~14.
