Conteo etapa 1 y fechas
| Elemento | Por pabellón | 4 pabellones | Recurso |
|---|---|---|---|
| Panel Y (nicho sanitario + tabique) | 20 | 80 | 2 moldes verticales (Romang) · 2/día |
| Tabique simple 3,095 m | 20 | 80 | Mesas basculantes 1 y 2 |
| Frente de celda 5,00 m (1 cada 2 celdas) | 20 | 80 | Mesas basculantes 1 y 2 |
| Losa LMac (20 por nivel) | 40 | 160 | Pista LMac · 4/día (a definir) |
| Total | 100 | 400 |
Fin por pabellón
- F1-a — lun 26/10/2026
- F1-b — mar 10/11/2026
- F2-a — mié 25/11/2026
- F2-b — jue 10/12/2026 (fin total)
Cuello de botella
Los moldes Y (2/día → 80 Y = 40 días) y las losas LMac (4/día → 160 = 40 días) marcan el ritmo: 1 nivel cada 5 días hábiles. Las mesas 1 y 2 resuelven cada nivel en 4 días (80 % de ocupación) y no son limitantes.

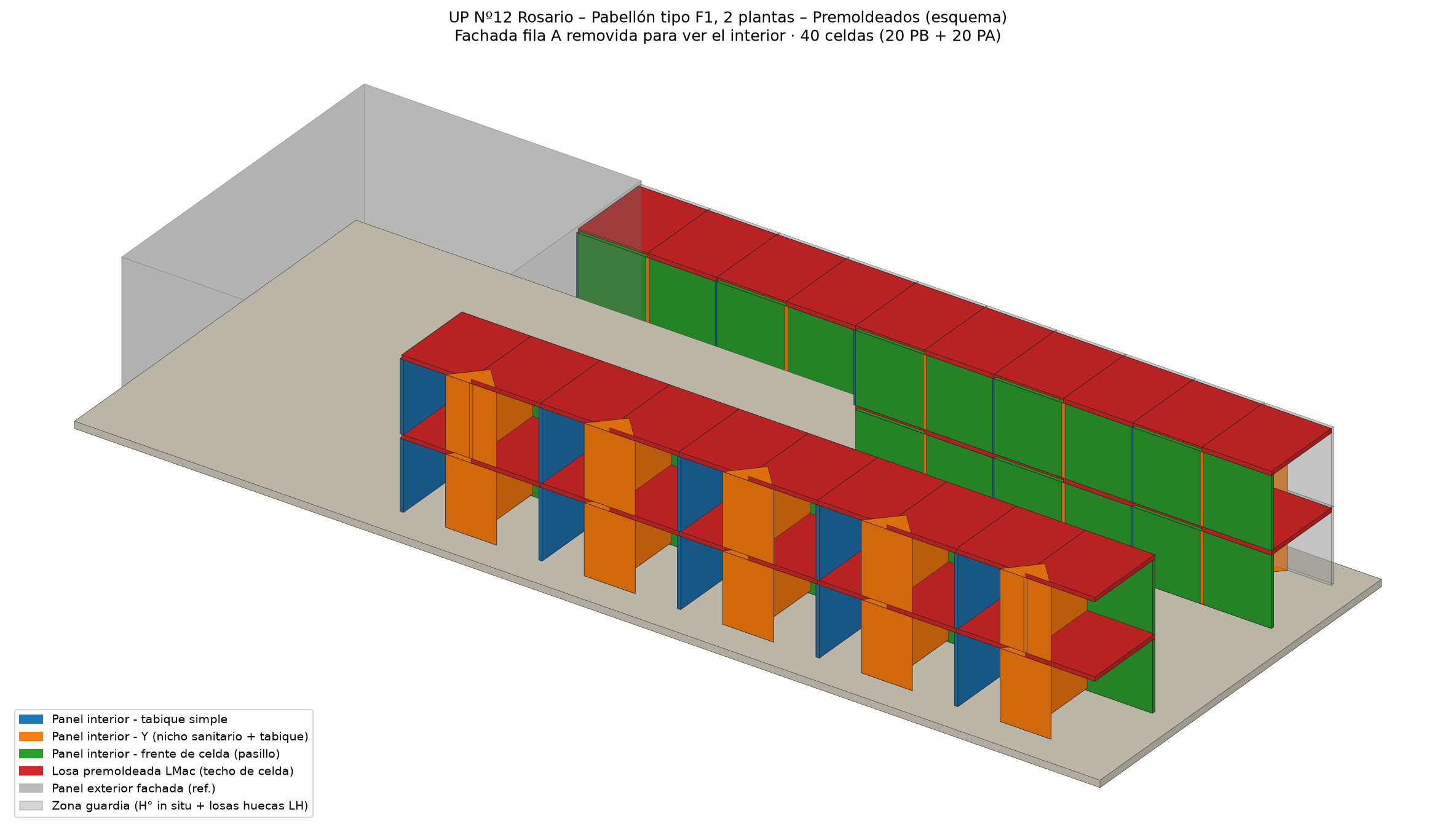

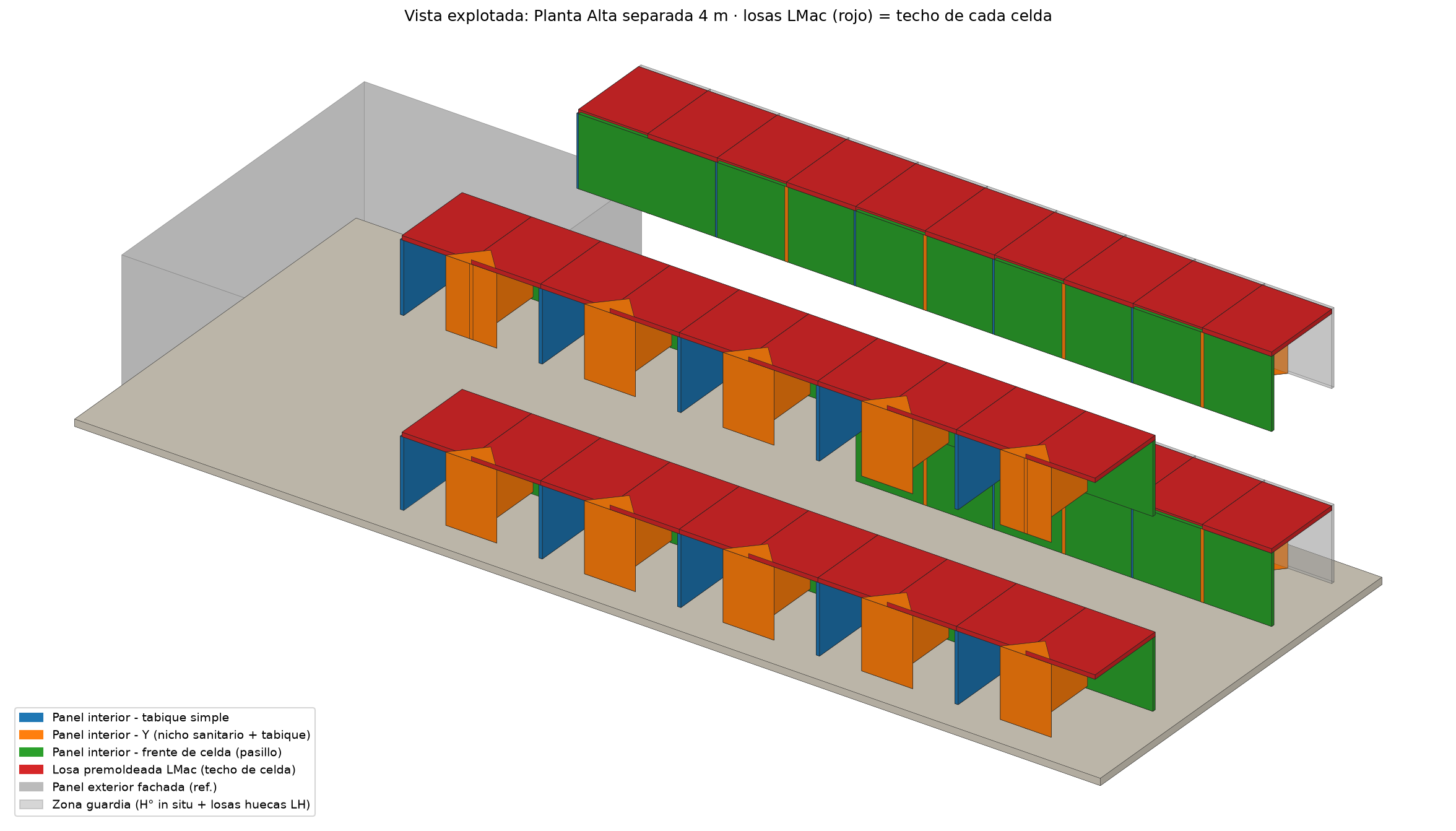

Pabellón tipo F1 — esquema de premoldeados

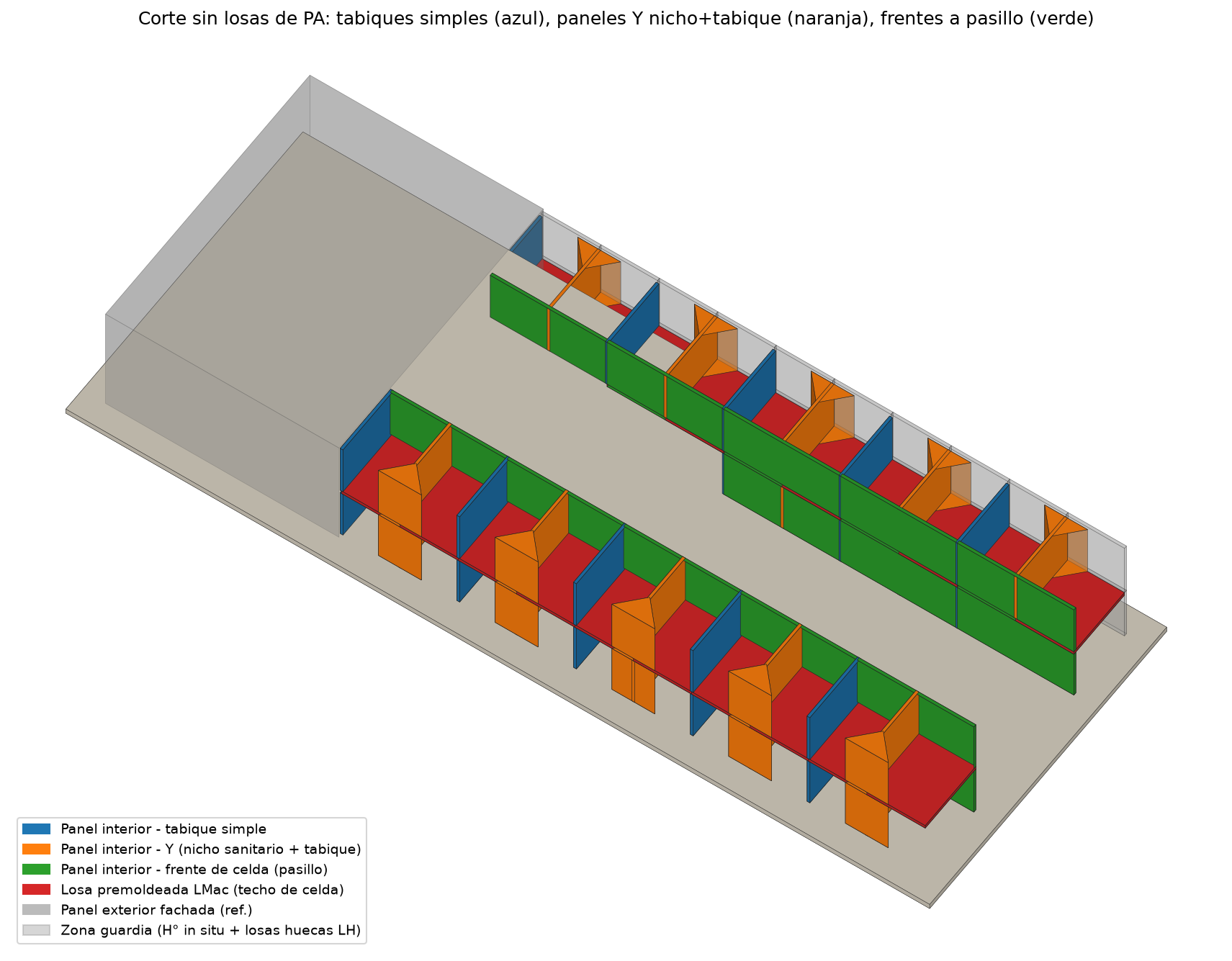

20 celdas por planta (10 por lado, 2,5 × 3,1 m), pasillo central de 6 m a doble altura y zona de guardia en hormigón in situ. Colores: tabique simple (azul), panel Y (naranja), frente de celda (verde), losa LMac (rojo).
Modelo interactivo
Nave paneles + nave losas

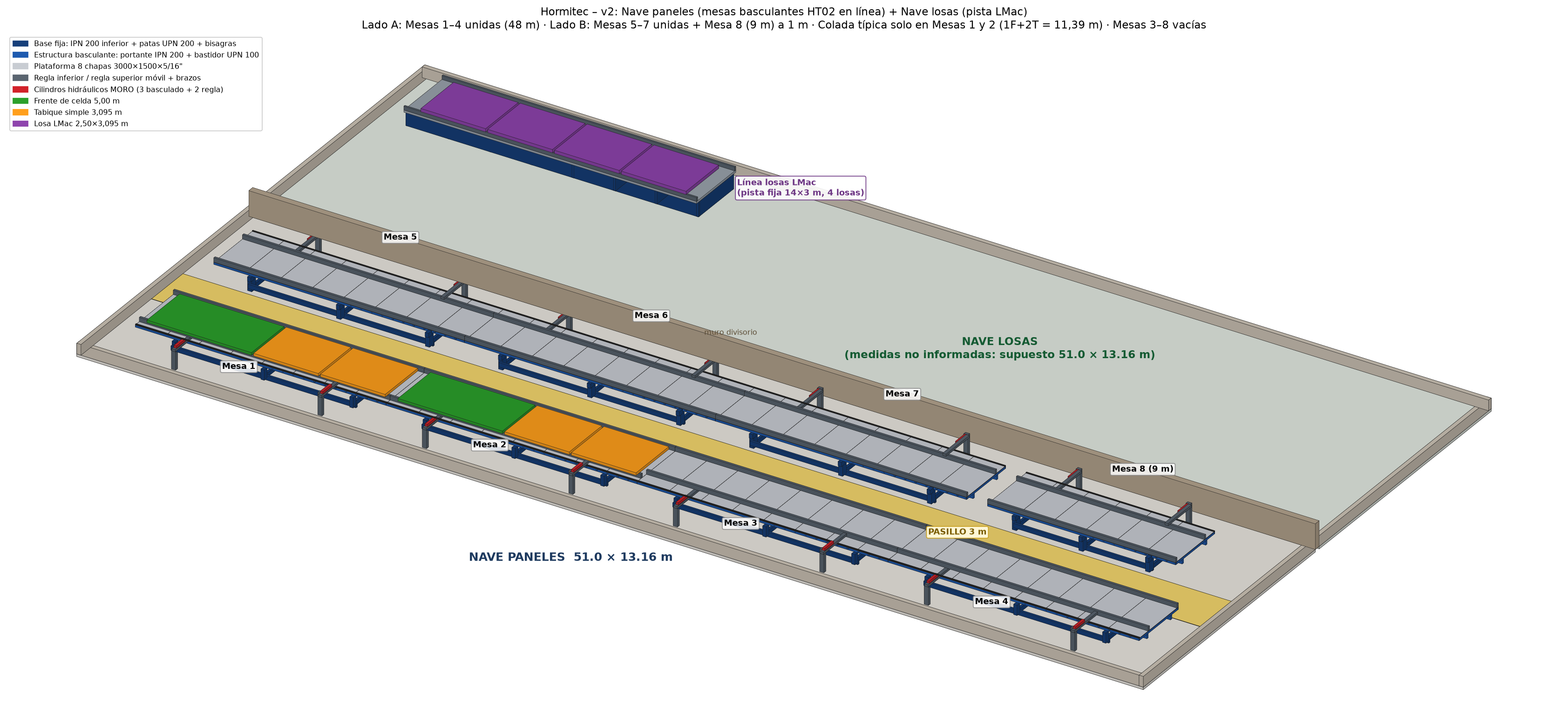

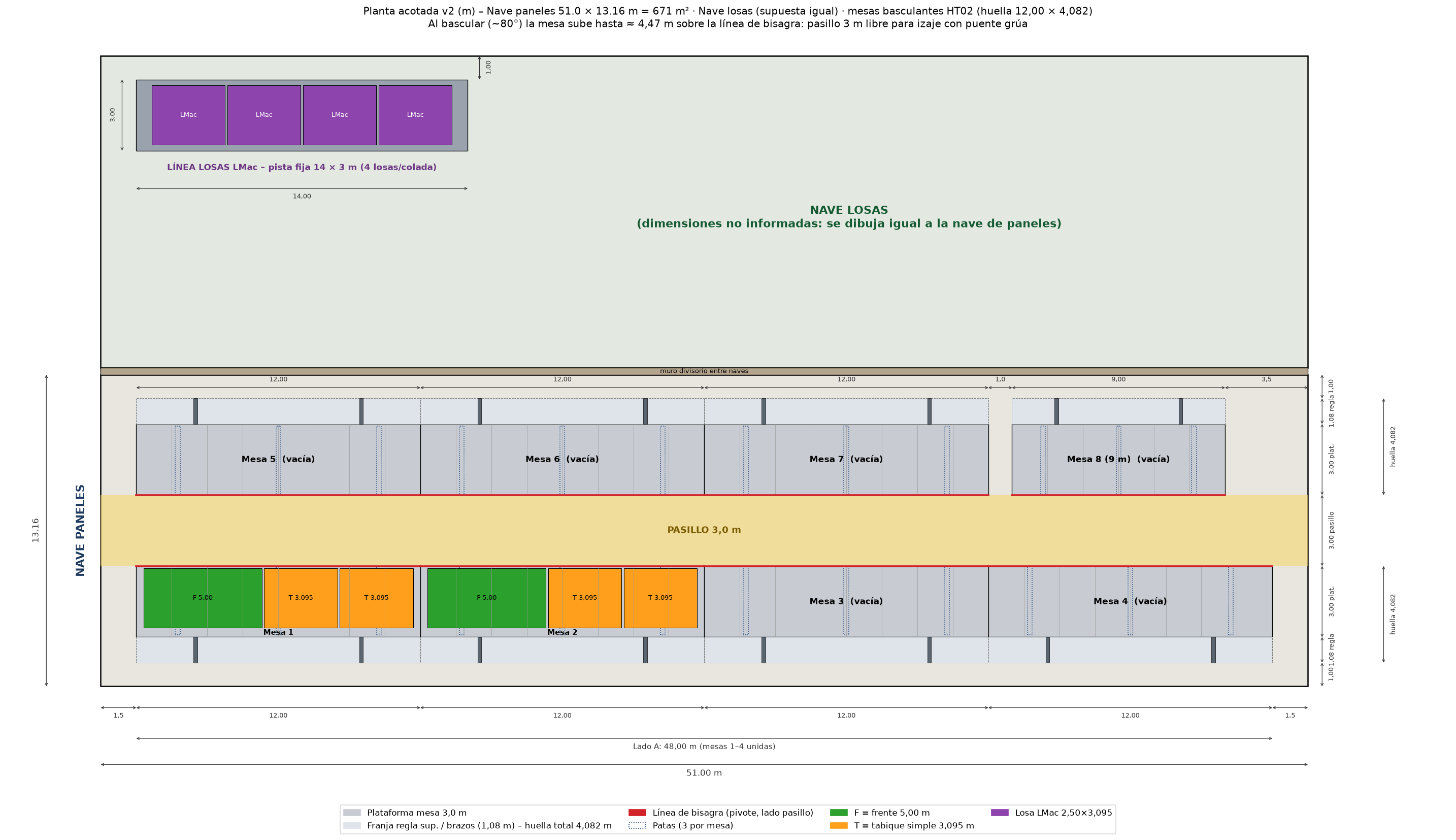

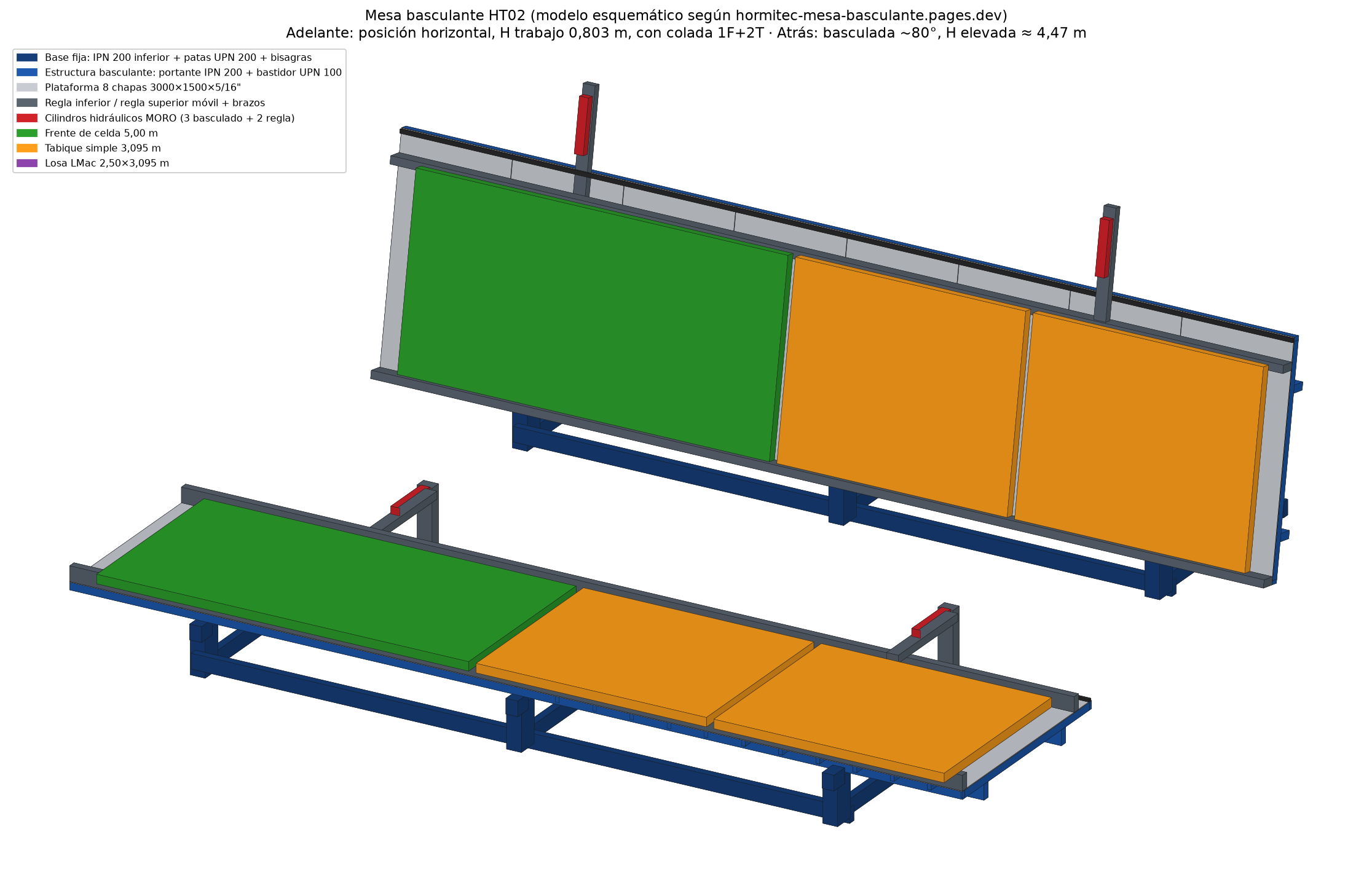

Nave paneles 51,00 × 13,16 m (≈ 671 m²): lado A con mesas 1–4 unidas en línea (48 m); pasillo de 3 m; lado B con mesas 5–7 unidas + mesa 8 (9 m) a 1 m. Mesas basculantes HT02: plataforma 12 × 3 m, huella 12 × 4,082 m, H trabajo 0,803 m, elevada ≈ 4,47 m. Solo las mesas 1 y 2 se usan para panelería. Nave losas: pista fija LMac 14 × 3 m sobre un lateral.
Modelo interactivo del layout

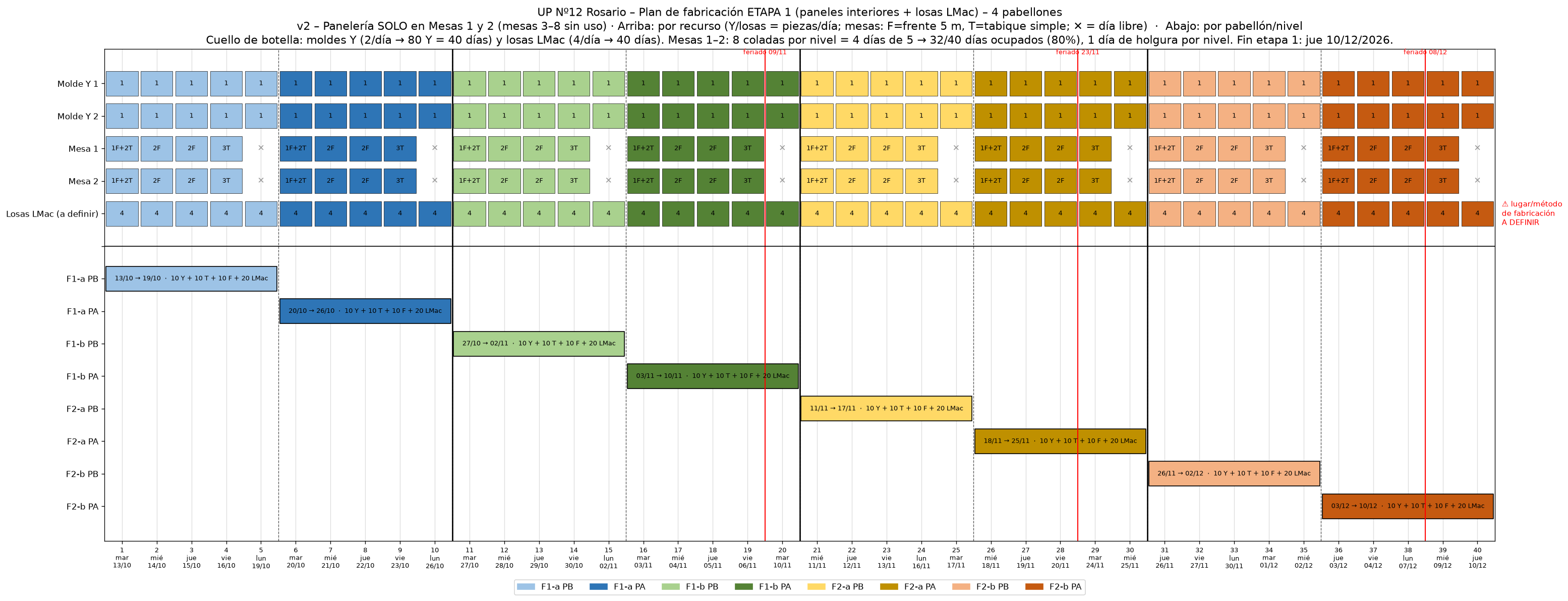

Gantt v2 — 4 pabellones, PB antes que PA
Resumen por pabellón y nivel
| Pabellón | Nivel | Inicio | Fin | Mesas 1–2 (8 coladas) |
|---|---|---|---|---|
| F1-a | PB | mar 13/10 | lun 19/10 | 13/10 → 16/10 |
| F1-a | PA | mar 20/10 | lun 26/10 | 20/10 → 23/10 |
| F1-b | PB | mar 27/10 | lun 02/11 | 27/10 → 30/10 |
| F1-b | PA | mar 03/11 | mar 10/11 | 03/11 → 06/11 |
| F2-a | PB | mié 11/11 | mar 17/11 | 11/11 → 16/11 |
| F2-a | PA | mié 18/11 | mié 25/11 | 18/11 → 24/11 |
| F2-b | PB | jue 26/11 | mié 02/12 | 26/11 → 01/12 |
| F2-b | PA | jue 03/12 | jue 10/12 | 03/12 → 09/12 |
Mezcla de coladas por nivel (10 frentes + 10 tabiques)
| Patrón | ml ocupados | Ocupación 12 m | Coladas | Día del bloque |
|---|---|---|---|---|
| 1 frente + 2 tabiques | 11,39 | 95 % | 2 | Día 1 (mesa 1 y 2) |
| 2 frentes | 10,10 | 84 % | 4 | Días 2 y 3 |
| 3 tabiques | 9,49 | 79 % | 2 | Día 4 |
| Total | 8 | Día 5 libre (colchón) |
Ocupación de las mesas 1 y 2: 32 de 40 días (80 %) · 86 % del largo útil en días con colada. Mezcla exacta, sin sobreproducción (mínimo teórico 80,95 ml ÷ 11,39 ml = 7,1 → 8 coladas).
Qué falta confirmar
- DiseñoLa mesa 8 de 9 m no existe en el modelo HT02 (solo 12 m y la variante HT01): se modeló escalando la HT02 — diseño propio a validar.
- CalendarioEl lun 07/12 (día no laborable con fines turísticos) se tomó como hábil; si la planta no trabaja, F2-b termina el vie 11/12. Se incluyó el feriado nacional del 09/11 (visita papal).
- CantidadesConteos derivados de la geometría de E.02/E.05; las cantidades y medidas finales de losas LMac deben verificarse contra los planos de fabricación LMac (no recibidos).
- GeometríaDimensiones del modelo esquemático: tabique 3,095 m, frente 5,00 m, alto 2,50 (PB) / 2,56 m (PA), espesor 0,12 m; losa 2,50 × 3,095 m, espesor 0,15 m (supuesto).
- Producción1 colada por mesa por día hábil (curado/desmolde 24 h); 1 Y por molde por día; separación 0,10 m entre piezas en mesa.
- Layout"En línea" interpretado como extremo con extremo; bisagra de las mesas del lado del pasillo; 1,0 m libre contra muros y 1,5 m en extremos; medidas de la nave de losas no informadas (dibujada igual a la de paneles).
- AlcanceNo incluye transporte desde Romang, acopio, paneles exteriores de fachada ni losas huecas de la zona de guardia.
- Discrepancias en planosInsertos XP-1: 96 por tabla vs 98 etiquetas en planta; XP-2: 16 vs ~14.
